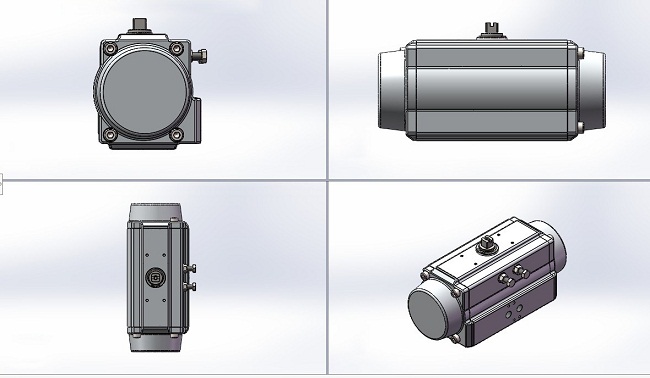

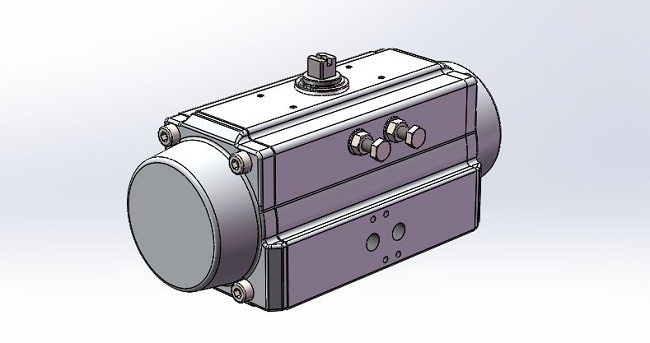

ARC 52-270

ARC系列氣動執行器，綜合使用先進的精密加工設備、優質材料、工業美術設計技術。經過嚴格測試、生產線優化，使得該系列執行器具有運行平穩可靠、工作壽命長、可調范圍大、防腐性能高、選型靈活、經濟實惠等優點。

產品參數

工作壓力	2~8巴
環境溫度	-20℃～+80℃（可選：-20℃～+150℃，-40℃～+120℃）

重量表 / 單位: 千克

型號	52	63	75	83	92	105	125	140	160	190	210	240	270
雙作用	1.16	1.86	2.48	3.15	4.35	5.70	8.43	13.52	19.28	32.75	39.40	55.45	83.80
單作用*	1.29	2.03	2.75	3.56	5.12	6.55	11.19	15.90	23.06	39.35	49.00	69.25	106.60

* 單作用含12根彈簧

工作時間 / 單位: 秒

雙作用			單作用（彈簧根數）
雙作用				3+3	3+3	3+4	3+4	4+4	4+4	4+5	4+5	5+5	5+5	5+6	5+6	6+6	6+6
Size	0°~90°	90°~0°	Size	0°~90°	90°~0°	0°~90°	90°~0°	0°~90°	90°~0°	0°~90°	90°~0°	0°~90°	90°~0°	0°~90°	90°~0°	0°~90°	90°~0°
52DA	0.6	0.6	52SR	2.46	0.48	2.48	0.46	2.5	0.44	2.52	0.42	2.54	0.4	2.56	0.38	2.58	0.36
63DA	0.7	0.7	63SR	2.54	0.56	2.56	0.54	2.58	0.52	2.6	0.5	2.62	0.48	2.64	0.46	2.66	0.44
75DA	0.8	0.7	75SR	2.62	0.64	2.64	0.62	2.66	0.6	2.68	0.58	2.7	0.56	2.72	0.54	2.74	0.52
83DA	0.9	0.8	83SR	2.71	0.73	2.73	0.71	2.75	0.69	2.77	0.67	2.79	0.65	2.81	0.63	2.83	0.61
92DA	1	1	92SR	2.89	0.86	2.91	0.84	2.93	0.82	2.95	0.8	2.97	0.78	2.99	0.76	3.01	0.74
105DA	1.5	1.5	105SR	3.14	0.91	3.16	0.89	3.18	0.87	3.2	0.85	3.22	0.83	3.24	0.81	3.26	0.79
125DA	2	2	125SR	4.24	1.2	4.26	1.18	4.28	1.16	4.3	1.14	4.32	1.12	4.34	1.1	4.36	1.08
140DA	2.5	2.5	140SR	4.4	1.35	4.4	1.33	4.62	1.31	4.64	1.29	4.66	1.27	4.68	1.25	4.68	1.22
160DA	4	3	160SR	4.74	1.77	4.76	1.75	4.78	1.73	4.8	1.71	4.82	1.69	4.82	1.67	4.84	1.65
190DA	5	4	190SR	5.75	3.7	5.77	3.5	5.75	3.48	5.77	3.46	5.79	3.44	5.8	3.42	5.83	3.4
210DA	5	4	210SR	8.25	4.8	8.4	4.6	8.42	4.58	8.44	4.56	8.46	4.54	8.48	4.52	8.5	4.5
240DA	6	6	240SR	16.2	5.14	16.4	5.12	16.42	5.1	16.44	4.9	16.6	4.98	16.8	4.86	17	4.84
270DA	8	8	270SR	17.6	6.28	17.8	6.26	17.6	6.24	17.8	6.2	18	6.18	18.2	6.16	18.4	6.14

* 執行器動作時間與電磁閥、減壓閥、氣管等配件的CV值，氣源壓力、負載等因素有關。

雙作用輸出扭矩/單位：牛米

雙作用	2 Bar	2.5 Bar	3 Bar	4 Bar	4.5 Bar	5 Bar	5.5 Bar	6 Bar	7 Bar	8 Bar
ARC-52DA	8	10	12	16	18	20	22	24	28	32
ARC-63DA	15	18	22	29	33	36	40	44	51	58
ARC-75DA	20	25	30	40	45	50	55	60	70	80
ARC-83DA	31	39	47	63	70	78	86	94	110	125
ARC-92DA	45	56	68	90	102	113	124	135	158	181
ARC-105DA	66	83	99	132	149	165	182	198	231	264
ARC-125DA	100	125	150	200	226	251	276	301	351	401
ARC-140DA	171	214	256	342	385	427	470	513	598	684
ARC-160DA	266	332	399	532	598	665	731	798	931	1064
ARC-190DA	426	532	638	851	958	1064	1170	1277	1490	1702
ARC-210DA	532	665	798	1064	1197	1330	1463	1596	1862	2128
ARC-240DA	769	962	1154	1539	1731	1924	2116	2308	2693	3078
ARC-270DA	1170	1462	1754	2339	2632	2924	3216	3509	4094	4679

單作用輸出扭矩/單位：牛米

		4 Bar		5 Bar		6 Bar		7 Bar		8 Bar		彈簧輸出
		0°	90°	0°	90°	0°	90°	0°	90°	0°	90°	90°	0°
型號	彈簧數量	開始	結束	開始	結束	開始	結束	開始	結束	開始	結束	開始	結束
52	SR10	7.4	3.6	11.5	6.7	15.5	11.6	19.5	15.6			12.4	8.5
52	SR12			9.7	4.2	13.8	9.1	17.8	12.2	21.8	17.1	14.8	10.2
63	SR10	1.4	8.2	22.8	15.6	30	22.8	37.3	30.1	44.7	37.4	20.9	13.7
63	SR12			20	11.4	27.3	18.6	34.6	25.9	41.9	33.3	25	16.4
75	SR10	19	11.1	28.8	21.2	39	31.2	49.1	41.2	59.1	51.2	29	21.1
75	SR12			24.9	15.4	34.9	25.4	44.9	35.4	54.9	45.4	34.7	25.3
83	SR10	31	16.6	46.7	32.3	62.4	48	78.1	63.7	93.8	79.3	46	31.6
83	SR12			40.4	23.2	56.1	38.9	71.7	54.5	87.4	70.2	55.2	38
92	SR10	43.6	21.5	66.2	44.1	88.8	66.7	111.3	89.2	134	111.8	68.7	46.7
92	SR12			56.8	30.4	79.4	53	101.9	75.5	124.5	98.1	82.5	56
105	SR10	68.9	33.4	102	66.5	135.1	99.6	168.2	132.6	201.2	165.7	98.4	63.3
105	SR12			89.4	47.5	122.5	80.6	155.5	113.6	188.6	146.7	118.1	75.9
125	SR10	96	44	146	94	196	144	247	194	297	245	157	105
125	SR12			125	63	176	113	226	163	276	213	188	125
140	SR10	170	84	256	169	341	255	427	340	512	426	258	172
140	SR12			221	118	307	203	392	289	478	374	310	206
160	SR10	253	115	386	248	519	381	652	514	785	647	417	279
160	SR12			330	165	463	298	596	431	729	564	500	335
190	SR10	451	233	664	446	877	658	1090	871	1302	1084	618	400
190	SR12			584	322	797	535	1010	748	1223	960	742	480
210	SR10	514	304	780	570	1046	836	1312	1102	1578	1368	760	550
210	SR12			670	418	936	684	1202	950	1468	1216	912	660
240	SR10	718	431	1103	816	1488	1201	1872	1586	2257	1970	1108	821
240	SR12			939	594	1323	979	1708	1363	2093	1748	1330	985
270	SR10	1220	767	1805	1352	2390	1937	2974	2521	3560	3107	1572	1119
270	SR12			1582	1037	2167	1623	2751	2207	3336	2792	1887	1342

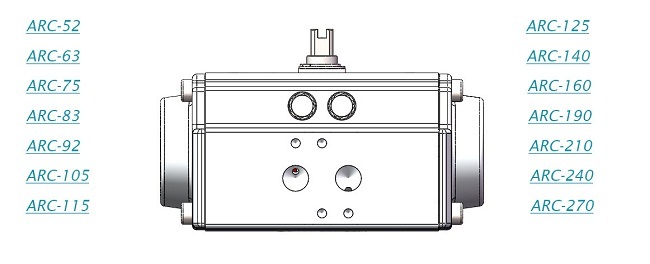

產品尺寸
